EK1100 | EtherCAT 耦合器
EK1100 耦合器用于連接 EtherCAT 與 EtherCAT 端子模塊（Elxxxx）。一個站點由一個 EK1100 耦合器、任意多個 EtherCAT 端子模塊和一個總線末端端子模塊組成。該耦合器將來自 Ethernet 100BASE-TX 的傳遞報文轉換為 E-bus 信號。

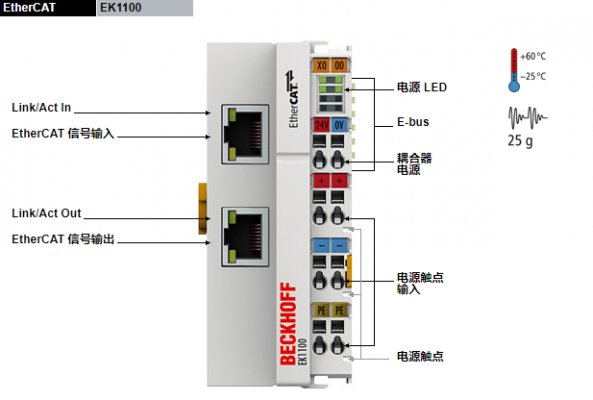

耦合器通過上面的以太網接口與網絡相連。下面的 RJ45 接口可用于連接同一網段上的其它 EtherCAT 設備。在 EtherCAT 網絡中，可將 EK1100 耦合器安裝在以太網信號傳輸段（100BASE-TX）中的任意位置，但不能直接安裝在交換機上。耦合器 BK9000（用于 K-bus 組件）可直接與交換機相連。
| 技術參數 | EK1100 |
|---|---|
| EtherCAT 系統內的任務 | 連接 EtherCAT 端子模塊（Elxxxx）與 100BASE-TX EtherCAT 網絡 |
| 數據傳輸介質 | Ethernet/EtherCAT 電纜（***低 CAT 5），屏蔽型 |
| 站點之間的距離 | ***長 100 米（100BASE-TX） |
| EtherCAT 端子模塊數量 | ***多 65,534 個 |
| 協議 | EtherCAT |
| 延遲 | 約 1 μs |
| 數據傳輸率 | 100 Mbaud |
| 組態 | 無需配置 |
| 總線接口 | 2 x RJ45 |
| 電源 | 24 V DC (-15 %/+20 %) |
| Us 電流消耗 | 70 mA +（Σ E-bus 電流/4） |
| Up 電流消耗 | 負載 |
| E-bus 電流負載 | 2000 mA |
| 電源觸點 | ***大 24 V DC / ***大 10 A |
| 電氣隔離 | 500 V（電源觸點/電源電壓/現場總線） |
| 工作/儲藏溫度 | -25…+60 °C/-40…+85 °C |
| 相對濕度 | 95 %，無冷凝 |
| 抗振/抗沖擊性能 | 符合 EN 60068-2-6/EN 60068-2-27 標準 |
| 抗電磁干擾/抗電磁輻射性能 | 符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 | IP 20/可變 |
| 認證 | CE，UL，Ex |
| EK1100 | 總線模塊 |
| EK1100-0008 | 總線模塊 |
| EK1100-0018 | 總線模塊 |
| EK1100-0050 | 總線模塊 |
| EK1100-0900 | 總線模塊 |
| EK1100-1030 | 總線模塊 |
| EK1100-1060 | 總線模塊 |
| EK1101 | 總線模塊 |
| EK1101-0050 | 總線模塊 |
| EK1101-0080 | 總線模塊 |
| EK1110 | 總線模塊 |
| EK1110-0008 | 總線模塊 |
| EK1110-0900 | 總線模塊 |
| EK1122 | 總線模塊 |
| EK1122-0008 | 總線模塊 |
| EK1122-0080 | 總線模塊 |
| EK1300 | 總線模塊 |
| EK1310 | 總線模塊 |
| EK1322 | 總線模塊 |
| EK1501 | 總線模塊 |
| EK1501-0010 | 總線模塊 |
| EK1501-0018 | 總線模塊 |
| EK1501-0100 | 總線模塊 |
| EK1521 | 總線模塊 |
| EK1521-0010 | 總線模塊 |
| EK1541 | 總線模塊 |
| EK1561 | 總線模塊 |
| EK1814 | 總線模塊 |
| EK1818 | 總線模塊 |
| EK1818 Karl Mayer | 總線模塊 |
| EK1828 | 總線模塊 |
| EK1828-0010 | 總線模塊 |
| EK1914 | 總線模塊 |
| EK1960 | 總線模塊 |
| EK1960-0008 | 總線模塊 |
| EK1960-2600 | 總線模塊 |
| EK1960-2608 | 總線模塊 |
| EK3100 | 總線模塊 |
| EK9000 | 總線模塊 |
| EK9300 | 總線模塊 |
| EK9300-1005 | 總線模塊 |
| EK9300-1007 | 總線模塊 |
| EK9300-1010 | 總線模塊 |
| EK9500 | 總線模塊 |
| EK9700 | 總線模塊 |
