TY8690系列保護測控裝置由線路保護，變壓器保護，電容器保護，電抗器保護，備用電源自投，電動機保護及頻率電壓緊急控制、防孤島保護等組成，可用于110kV及以下電壓等級的各種工礦企業及電力行業。通過采用高性能32位CPU將保護、測控、通信功能集成于一體，適合于變電站綜合自動系統或新能源電廠電氣自動化系統配套。
技術特點：
2 采用國際最流行的高速處理器，主頻為200 MHz，內置資源豐富，外圍電路設計簡單，保證產品的制造質量及其穩定性。充足的硬件資源，8M字節Flash Memory存儲器。
2 測量三相電流和零序電流（Ia，Ib，Ic，Io），三相或線電壓（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，無功功率Q，功率因素cosφ，頻率f，有功電量kWh，無功電量kVarh。
2 電流、電壓、功率、電度的測量值不僅反映基波，還可正確反映2~13次諧波，頻率45~60HZ自適應，從而使測量結果與專用測量表計一致。
2 具有一路4～20mA直流模擬量輸出（可自定義為電流、電壓或功率），取代交流采集變送器。
2 最多15路用戶可自定義名稱的開入量接口。
2 保護元件的出口方式可通過跳閘矩陣進行整定，方便用戶選擇要?jiǎng)幼鞯睦^電器。所有繼電器出口接點可選擇為跳閘接點（自動返回）或信號接點（復歸后返回）。
2 自帶操作回路，可自適應0.5A~5A開關跳合閘電流，操作回路交直流通用。
2 GPS對時可采用網絡對時方式，同時也支持B碼對時方式（RS485接口）和SNTP方式。
2 差動保護具有防止設備啟動或區外故障時TA飽和導致差動保護誤動的判據。
2 有效、可靠的TV斷線判據，有效防止電機低電壓元件誤動作。
2 兩個100M以太網通信接口，一個RS485通信接口，支持IEC60870-5-103，IEC60870-5-104，Modbus-RTU，Modbus-TCP等規約。
2 16條故障錄波，采樣點錄波最大包含13路模擬量（間隔為1mS），錄波采用標準Comtrade格式。
2 整機靜態功耗低（約6W），液晶模塊采用新工藝，壽命大為提高。
2 高抗干擾性能，通過10項電磁兼容檢測認證，快速瞬變、靜電放電、浪涌抗干擾性能均達到最高等級(Ⅳ級)標準。
2 工作環境溫度范圍：-25℃～＋55℃（液晶無模糊、遲鈍現象）。
裝置型號及配置：
裝置型號 | 功能配置 | 適用范圍 |

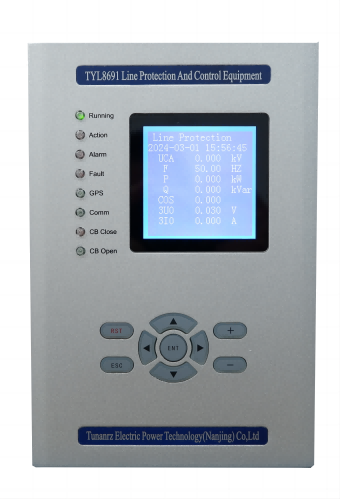

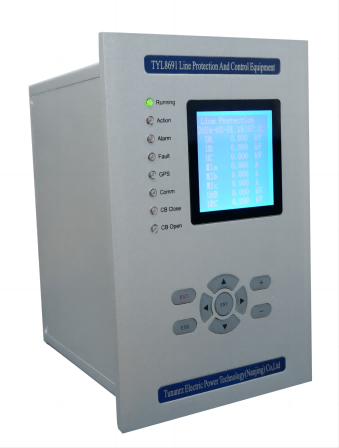

TYL8691 線路保護測控裝置 | 三段式過流保護(可經復合電壓?jiǎn)?dòng),可帶方向) / 三段式零序過流保護(可帶方向) / 過負荷保護 / 重合閘 / 檢同期手合 / 合閘加速保護 / 低周減載 / 低壓減載 / 小電流接地選線 / 測量 | 35kV及以下電壓等級的線路 |
TYT8691 變壓器差動保護裝置 | 差動保護 / 差動速斷保護 / 差流越限告警 / TA斷線判別 | 110kV及以下電壓等級容量為6300kVA及以上的變壓器 |
TYT8691F 變壓器非電量保護裝置 | 變壓器非電量保護 / 獨立的操作回路 | |
TYT8692 變壓器后備保護測控裝置 | 復合電壓閉鎖(方向)過流保護 / 零序電流保護/ 間隙零序電流保護 / 零序電壓保護 / 過負荷保護 / 啟動通風 / 閉鎖有載調壓 / 測量 | |
TYT8693 變壓器保護測控裝置 | 三段式復合電壓過流保護 / 反時限過流保護 / 兩段定時限負序過流保護 / 高壓側定時限零序過流保護 / 低壓側定時限零序過流保護 / 低壓側反時限零序過流保護 / 過負荷保護 / 過電壓保護 / 低電壓保護 / 非電量保護 / FC閉鎖 / 4-20mA輸出 / 測量 | 2000kVA以下的廠用變，所用變，接地變 |
TYT8694 變壓器保護測控裝置 | 兩側差動保護 / 差動速斷保護 / 差流越限告警 / TA斷線判別/ 三段式復合電壓過流保護 / 反時限過流保護 / 兩段定時限負序過流保護 / 高壓側定時限零序過流保護 / 低壓側定時限零序過流保護 / 低壓側反時限零序過流保護 / 過負荷保護 / 過電壓保護 / 低電壓保護 / 非電量保護 / FC閉鎖 / 4-20mA輸出 / 測量 | 2000kVA以上的廠用變，所用變，接地變 |
TYC8691 電容器保護測控裝置 | 電流速斷保護 / 過流保護 / 過電壓保護 / 低電壓保護 / 零序過流保護 / 不平衡電流保護 / 不平衡電壓保護 / 差電壓保護 / 差電流保護 / 測量 | 并聯電容器組 |
TYR8691 電抗器差動保護裝置 | 差動保護 / 差動速斷保護 / 三段式復合電壓過流保護 / 零序過流保護 / 過負荷保護 / 測量 | 串聯電抗器，電纜線路 |
TYP8691 備用電源自投裝置 | 母聯備自投 / 進線備自投 / 變壓器備自投 / 廠用電源自投 | 備用電源自投 |
TYV8691 TV保護測控裝置 | 二段式低電壓保護 / 母線絕緣檢測 / 測量 | 35kV及以下TV柜 |
TYV8692 TV并列裝置 | TV并列 | 單母分段 |
TYV8693 TV并列保護裝置 | TV并列 / 二段式低電壓保護 | 單母分段 |
TYM8691 電動機差動綜合保護裝置 | 差動保護 + 綜合保護 + 測量 | 2000kW及以上異步電動機 |
TYM8692 電動機綜合保護測控裝置 | 電流速斷保護 / 定時限過流保護 / 兩段定時限負序過流保護 / 反時限負序過流保護 / 過熱保護 / 堵轉保護 / 單相接地保護 / 低電壓保護 / 過負荷保護 / 非電量保護 / FC閉鎖 / 4-20mA / 測量 | 2000kW以下異步電動機 |
TYM8693 同步電動機差動綜合保護裝置 | 差動保護 + 綜合保護 + 測量 | 同步電動機 |
TYM8694 同步電動機綜合保護裝置 | 失步保護 / 逆功率保護 / 電流速斷保護 / 定時限過流保護 / 反時限負序過流保護 / 過熱保護 / 堵轉保護 / 單相接地保護 / 低電壓保護 / 過負荷保護 / 非電量保護 / 測量 | 同步電動機 |
TYM8695 電動機差動保護裝置 | 差動保護 / 差動速斷保護 / 差流越限告警 / CT斷線告警 | 異步或同步電動機 |

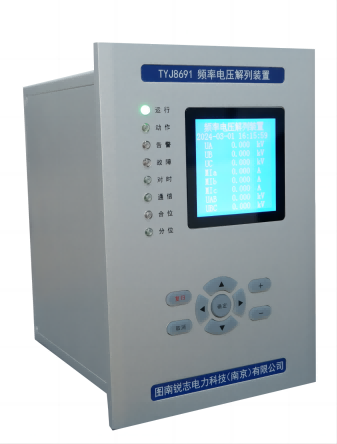

TYJ8691頻率電壓解列裝置 | 低頻解列、高頻解列、低壓解列、過壓解列、零序過壓保護 | 電廠并網系統 |
TYJ8692防孤島保護裝置 | 低頻解列、高頻解列、低壓解列、過壓解列、逆功率保護，失壓保護、零序過壓保護、外部聯跳 | 光伏風電小電源并網系統 |
